Ruszt mechaniczny “RMp”

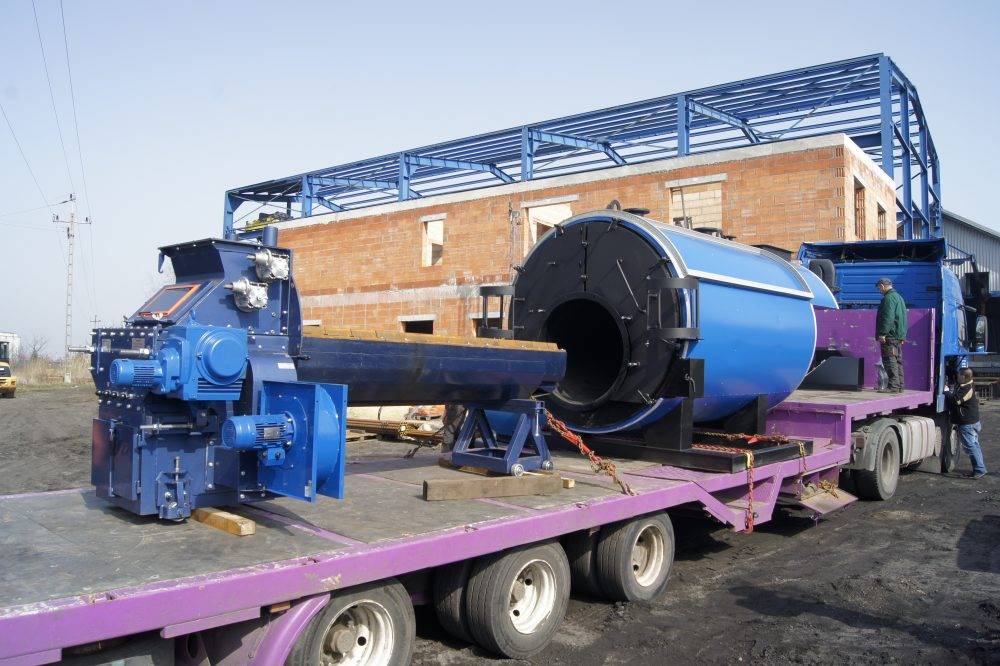

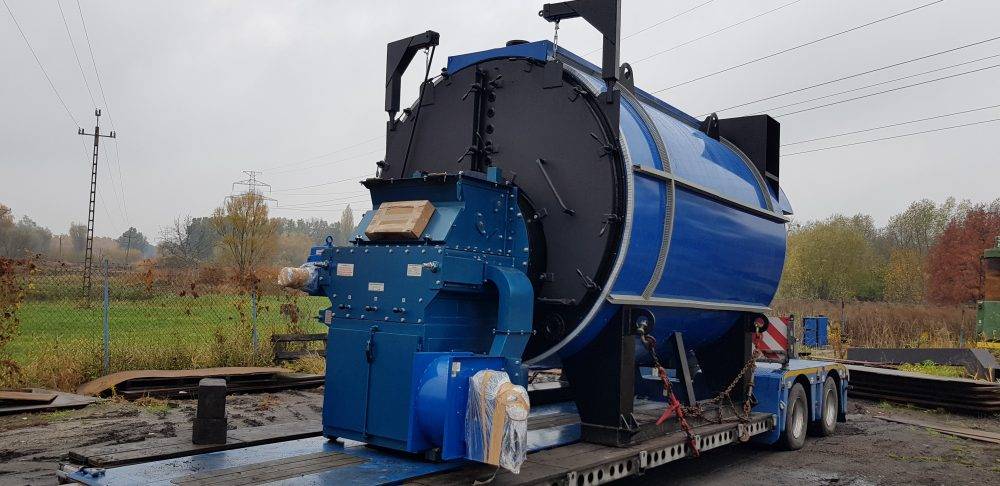

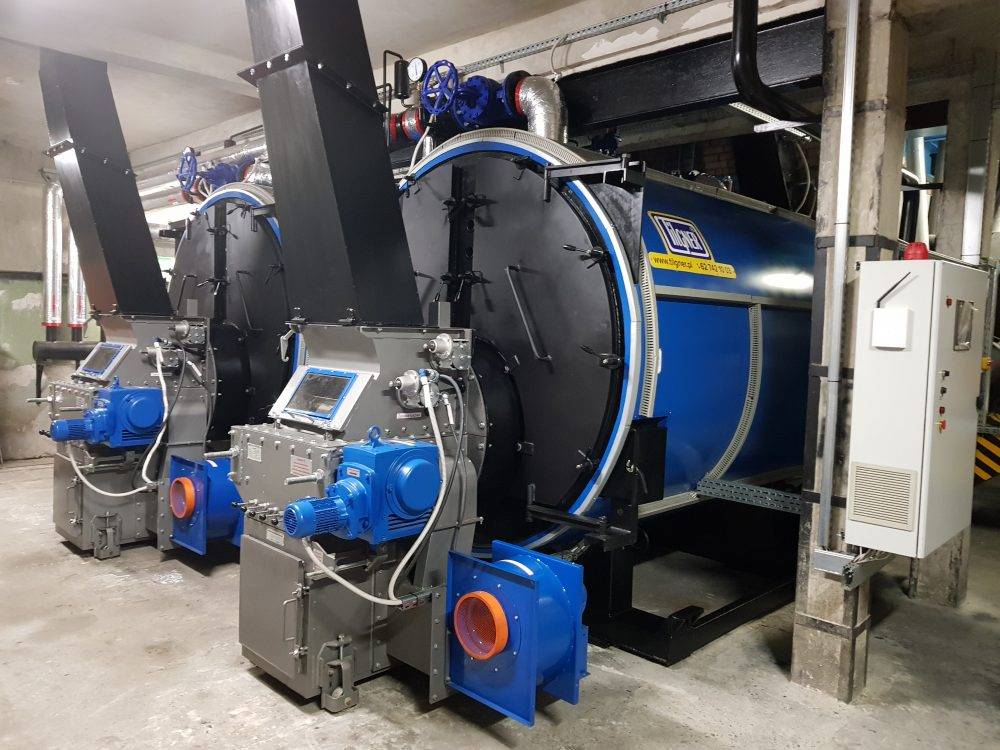

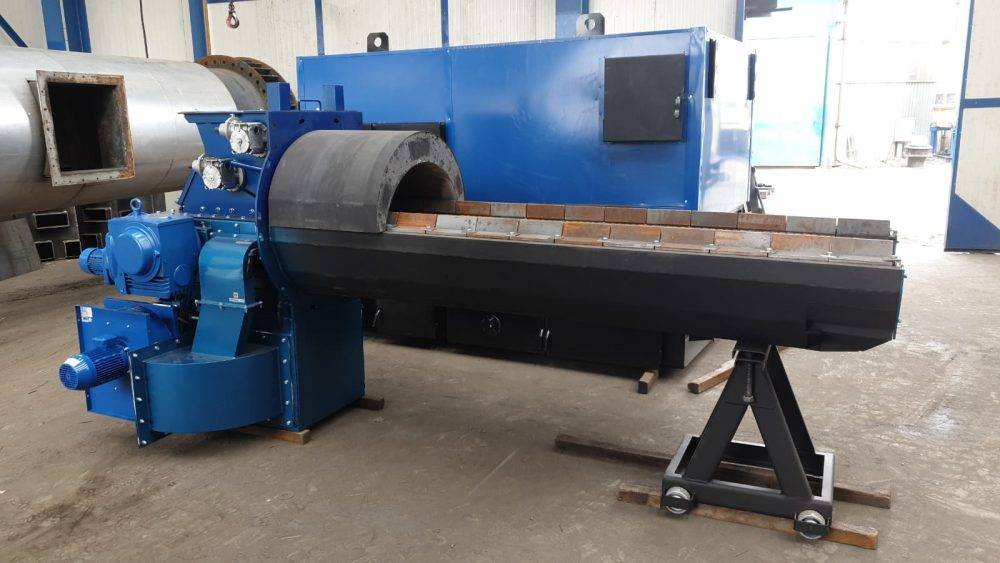

Ruszt mechaniczny “RMp” do kotła płomienicowego.
Ruszt mechaniczny „RMp”

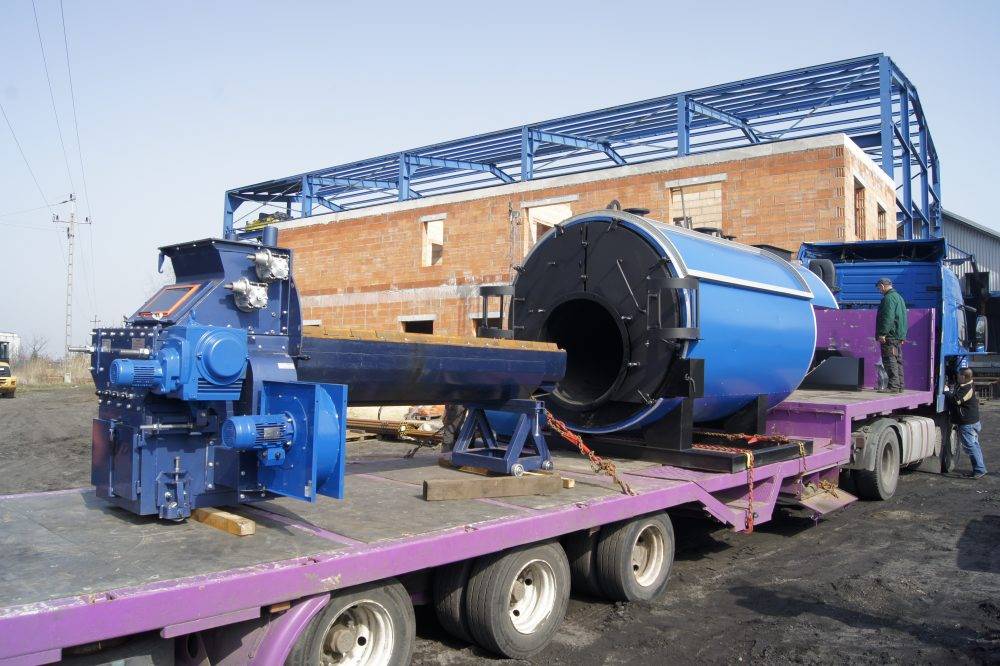

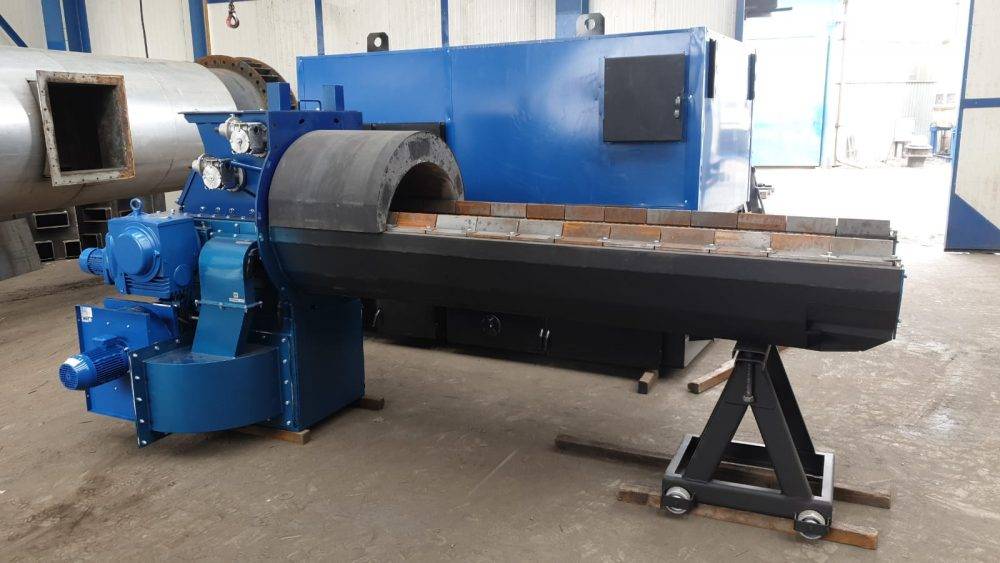

Ruszt mechaniczny RMp przeznaczony jest do spalania miału węglowego o wartości opałowej 19–24 MJ/kg. Urządzenie stosowane jest w kotłach płomienicowych wyposażonych w płomienice o średnicach 900 mm, 1200 mm oraz 1500 mm.
W zależności od średnicy płomienicy stosowane są ruszty o odpowiedniej szerokości użytkowej, zapewniające prawidłowy proces spalania paliwa.
Główne podzespoły rusztu
korpus skrzyni rusztu z podziałem strefowym

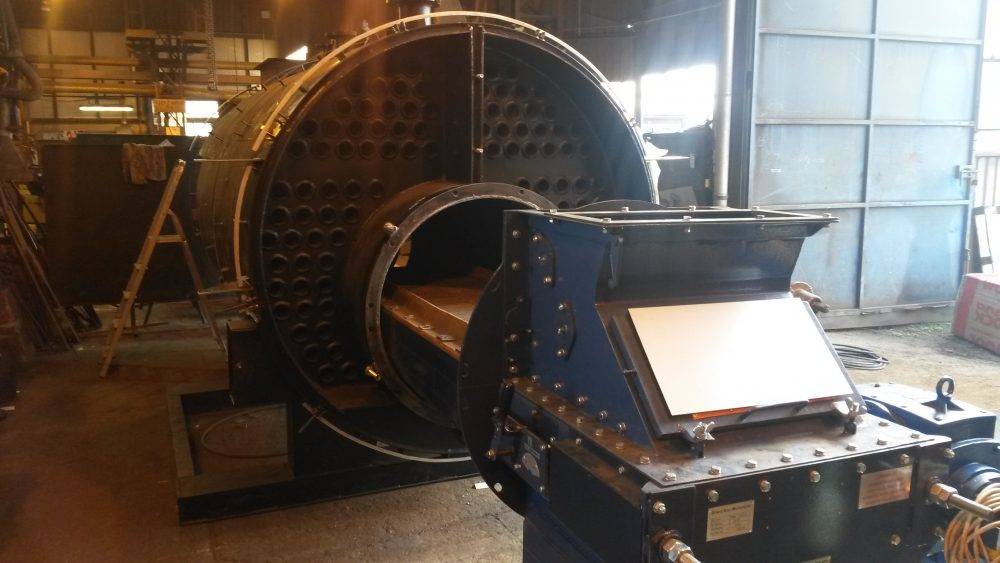

kosz węglowy zasilający palenisko rusztu
zespół wału napędowego z kołami łańcuchowymi
zespół wału tylnego z kołami prowadzącymi

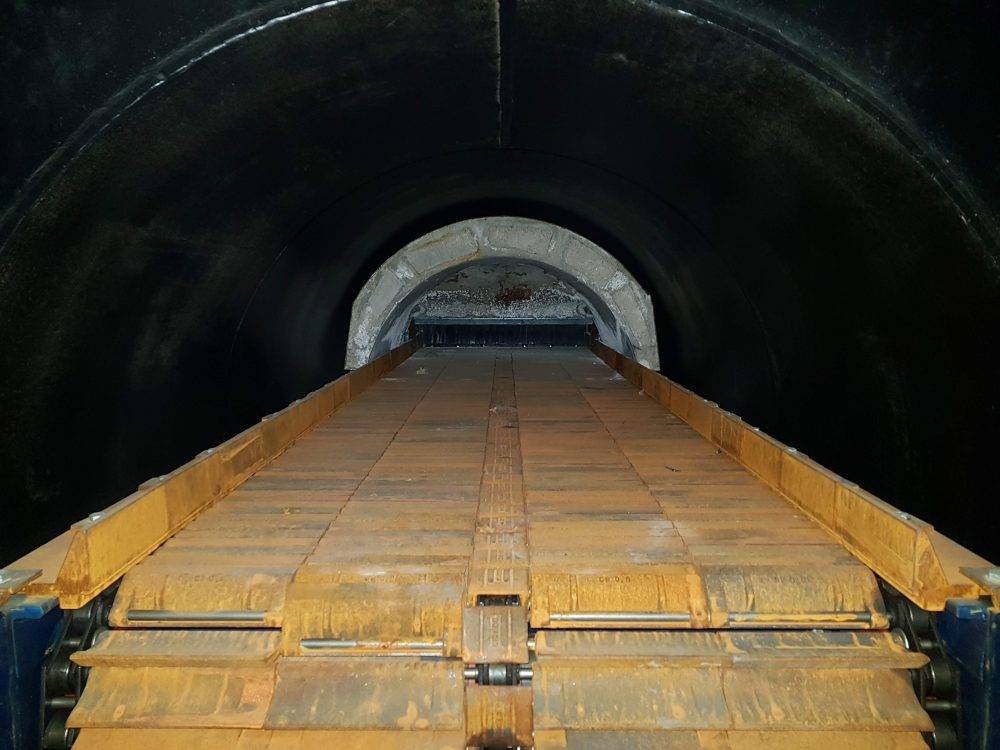

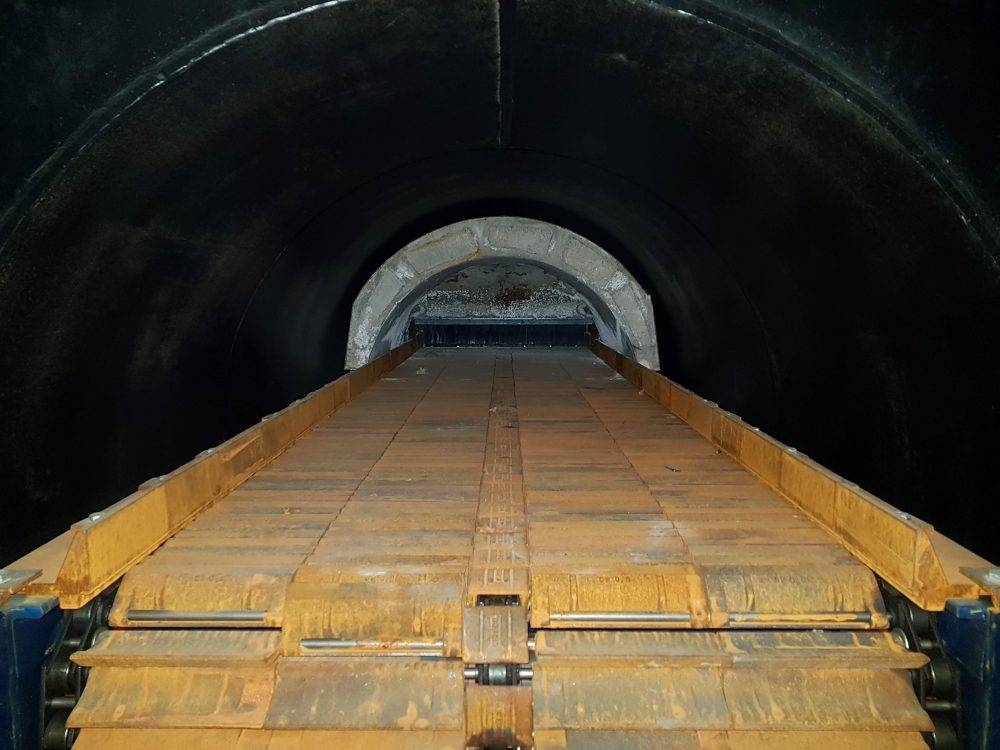

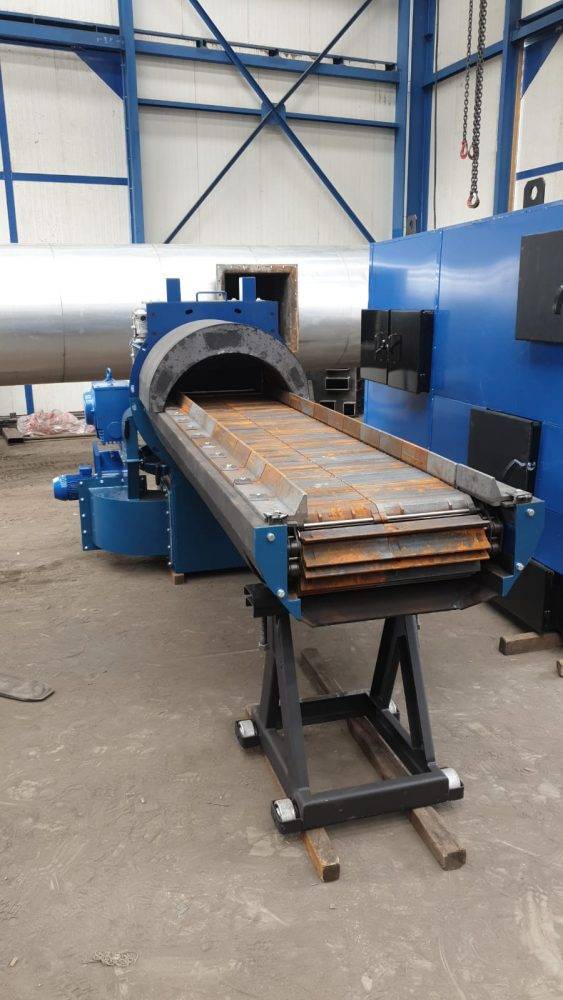

pokład rusztowy składający się z łańcuchów, żeliwnych rusztowin, kapturków osłaniających łańcuchy oraz prętów dystansowych
napęd rusztu firmy NORD – moc zależna od wielkości rusztu
wentylator podmuchowy
Opis techniczny głównych podzespołów rusztu

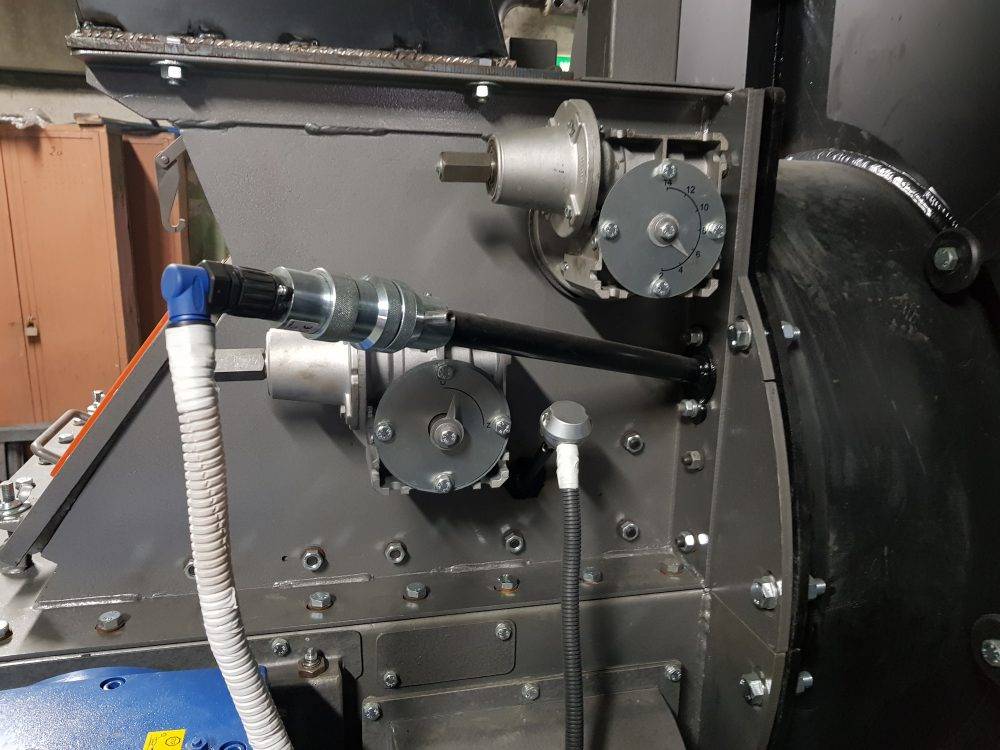

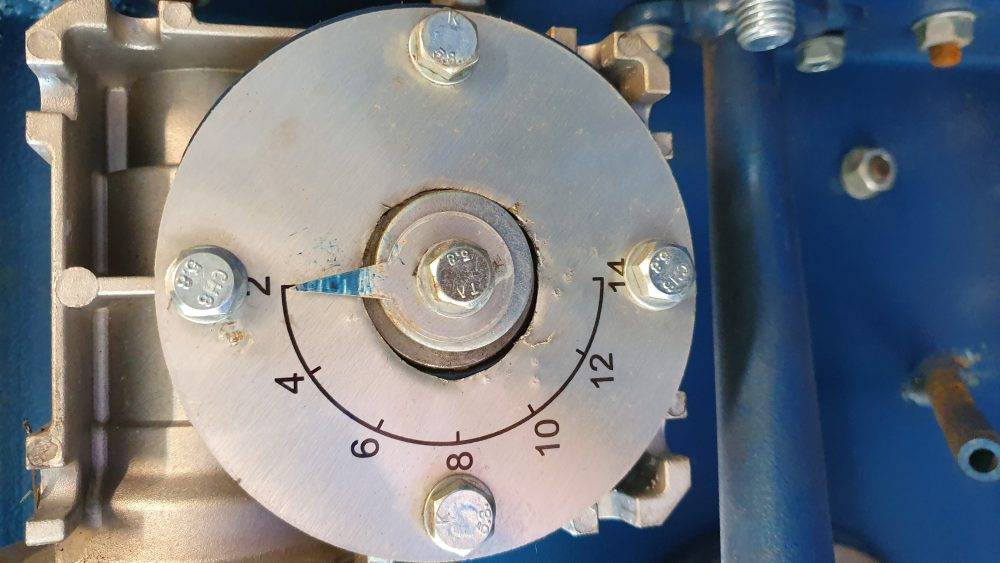

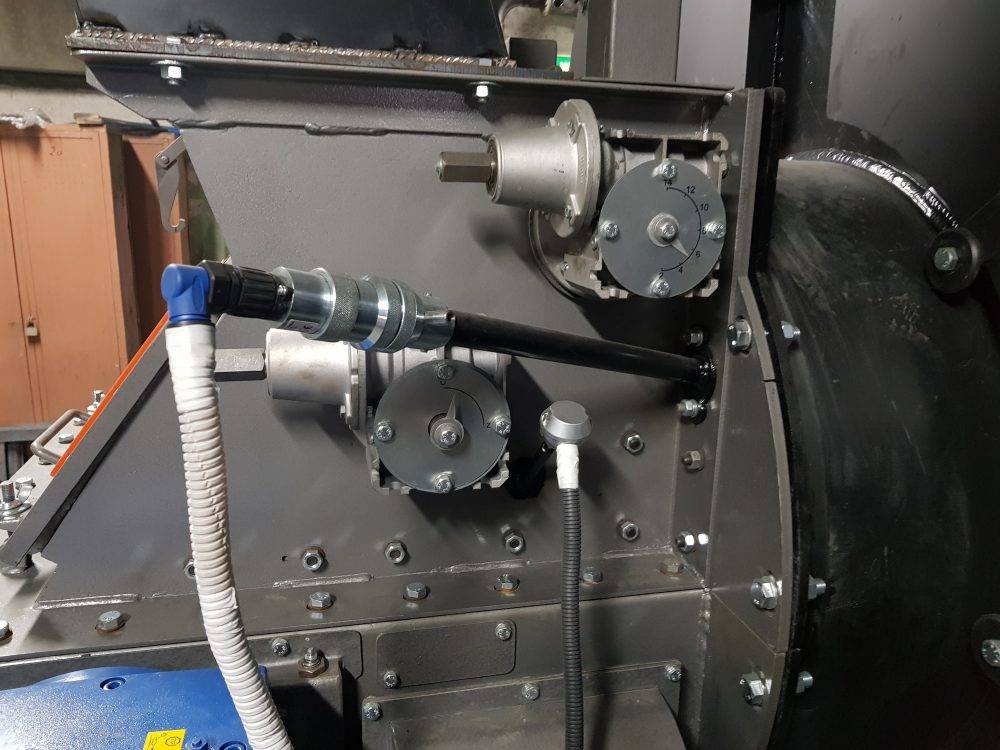

Skrzynia rusztu stanowi konstrukcję spawaną wykonaną z blach S235. W jej wnętrzu znajdują się szczelne strefy powietrzne, do których doprowadzane jest powietrze z wentylatora podmuchowego. Regulacja ilości powietrza odbywa się za pomocą klap dławiących.
Wał napędowy rusztu łożyskowany jest w zespołach łożysk samonastawnych. Na wale zamontowane są pełne koła łańcuchowe przenoszące napęd na pokład rusztowy.
Wał tylny rusztu jest unieruchomiony, natomiast koła prowadzące obracają się na nim swobodnie. Takie rozwiązanie eliminuje konieczność stosowania łożysk w tylnej części paleniska, która narażona jest na działanie wysokich temperatur.

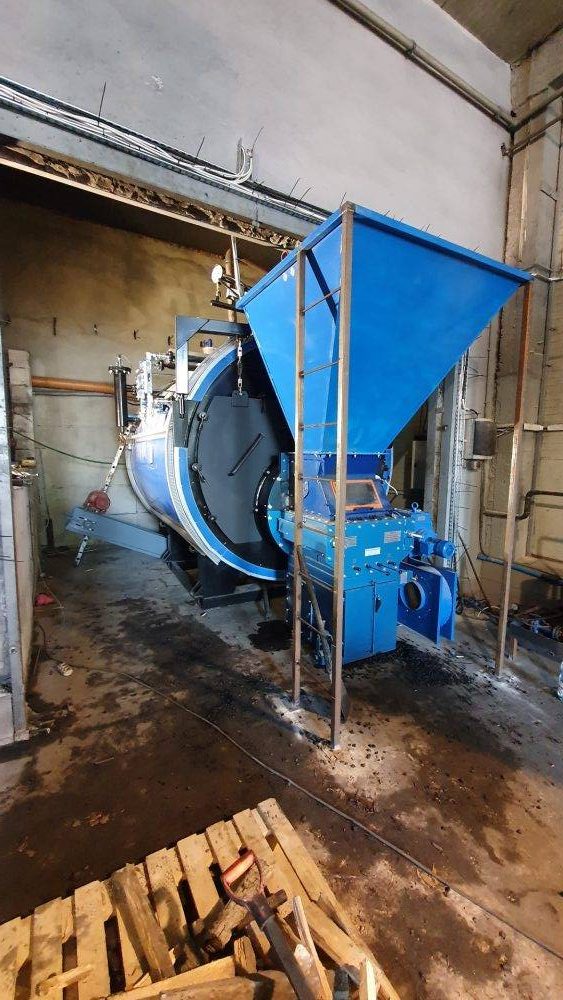

Kosz węglowy zasilający ruszt wyposażony jest w warstwownicę, która ustala odpowiednią grubość warstwy paliwa na ruszcie, oraz w zasuwę łukową, umożliwiającą odcięcie dopływu paliwa na ruszt.
